◆无功补偿滤波模块，适用各种型号柜体，积木式可直接安装使用，接线简单。
◆用于谐波污染严重的三相电网中无功功率的集中补偿。
◆适用于谐波污染的用电场所
技术标准
EN60439-1、EN60831-1、IEC439-1、GB/T15576-2008
抑制滤除谐波次数：3、5、7、9、11、13等
电抗率： 5.67%， 6%， 7%， 13%， 14%，其它规格欢迎咨询。
标准模块尺寸：710(L)*300 （W)*305(H)适用柜体800*1000*2200
910(L)*300(W)*305(H)适用柜体1000*1000*2200
模块集成关键元件
◆VEC型高性能、干式技术、低损耗、自愈式、长寿命滤波电容器，带过压力保护装置及自放电装置
◆垂直母线系统带低压熔断保护
◆特制超强VER型接触器或VES型可控硅投切，运行稳定可靠
◆VEK18型智能控制器(开孔139*139mm),液晶显示，带扩展功能，带辅机最多可控54回路，带过温度、过谐波、过电压、过补偿保护及报警功能，并能显示电网参数；选装附件可带通讯功能
◆VEL型滤波电抗器，高抗谐波能力，带温度监测保护，低损耗，全真空浸渍，低噪音长寿命。
◆温度监控

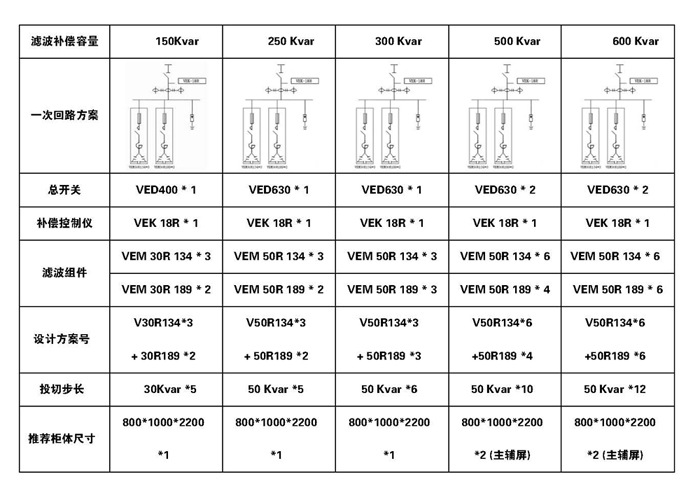

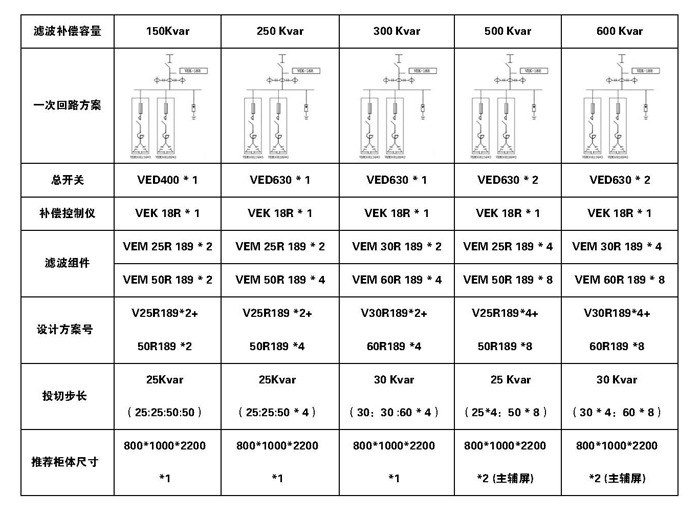

无源调谐式滤波补偿系统推荐方案一 （适用于任何谐波场所的三相共补投切）
如现场无条件测量或无法评估配电系统谐波影响性质与水平，建议采用调谐频率为134+189HZ的滤波补偿方案
技术说明：
1、在确定调谐频率系数前，您必须进行现场测量或仿真计算，评估配电系统谐波影响性质与特性，以确定采用合理的谐波治理方案。
2、如无条件到现场测量或无法评估配电系统谐波特性的，建议采用调谐频率为134+189HZ的滤波补偿方案，此方案适用于大部分谐波场所。
3、针对工业应用，以整流类非线性负荷为主的系统，建议采用调谐频率为189HZ的滤波补偿方案。
4、针对建筑应用，以单相开关电源类非线性负荷为主系统，建议采用调谐频率为134HZ的滤波补偿方案。
5、单相负载系统，如点焊设备的谐波治理与补偿，建议采用单相滤波补偿方案，详情请向我公司技术部询问。
6、以上为接触器投切方案，如应用于需要快速投切的谐波补偿场所，请将上述元件中的“R”改为“S”即可，其它不变，表示动态可控硅投切。
7、控制器VEK-18型开孔尺寸139mm * 139mm。
