一、概述
1.1 VJR36B系列电力电容保护继电器，是我公司根据广大用户的一致要求，并结合实际使用情况，在原JR36热继电器的基础上，专为电力电容器配套使用而改进设计的，适用于交流50Hz（60Hz）电压至660V，电容至60Kvar电流至160A以下的无功补偿装置中作为单台电力电容器的热过载保护，该保护器具有过载保护、断相保护、温度补偿、动态指示，动作灵活性检查，有手动复位和自动复位，并有手动断开常闭触头的按钮，整定值与电力电容额定电流值匹配，保护器的额定电流固定式提高了电力电容器的保护精度，不设电流调节盘，以避免不正确调节及非操作人员随意乱调，影响电力电容的保护效果，保护器具有动作可靠，外型美观、实用、安装使用方便，价格低廉等特点，可广泛应用于无功功率因数自动补偿装置的控制电路，是新一代电力电容保护较为理想的配套产品。
1.2 VJR36B全系列电力电容保护继电器适合在下列条件下工作。
a.海拔高度不超过2000m。
b.周围空气温度不高于+40℃不低于-5℃。
c.周围空气的相对湿度在+40℃时应不超过50%，在较低温度时相对湿度不超过90%，例如在20℃时可为90%但出现凝露时，必须采取措施。
d.周围空气的污染等级为3级。
e.与垂直面的安装倾斜度不超过5°
f.在无爆炸危险的介质中，且介质中无足以腐蚀金属及破坏绝缘的气体与尘埃（包括导电尘埃）。

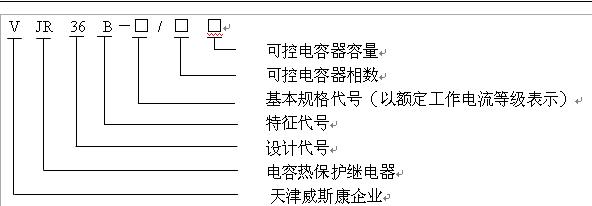

二、型号及含义
三、产品品种、规格
3.1 电容器保护继电器的型式
按电容器的额定容量等级分1～60Kvar。
3.2 电容热保护继电器额定电流与匹配电容器容量规格见
表1
|
电容热保护
继电器型号
|
电容热保护继电器
额定电流（A）
|
相 数
|
等级规格
热保护元件额定容量（Kvar）
|
|
VJR36B-20
|
20
|
3
|
0.415KV/1Kvar
|
|
0.415KV/2Kvar
|
|||
|
0.415KV/3Kvar
|
|||
|
0.415KV/4Kvar
|
|||
|
0.415KV/5Kvar
|
|||
|
0.415KV/6Kvar
|
|||
|
0.415KV/7.5Kvar
|
|||
|
0.415KV/8Kvar
|
|||
|
0.415KV/10Kvar
|
|||
|
VJR36B-63
|
65
|
3
|
0.415KV/12Kvar
|
|
0.415KV/14Kvar
|
|||
|
0.415KV/15Kvar
|
|||
|
0.415KV/16Kvar
|
|||
|
0.415KV/18Kvar
|
|||
|
0.415KV/20Kvar
|
|||
|
0.415KV/22Kvar
|
|||
|
0.415KV/25Kvar
|
|||
|
0.415KV/30Kvar
|
|||
|
VJR36B-160
|
160
|
3
|
0.415KV/35Kvar
|
|
0.415KV/40Kvar
|
|||
|
0.415KV/45Kvar
|
|||
|
0.415KV/50Kvar
|
|||
|
0.415KV/60Kvar
|
四、技术要求
4.1 电容热保护继电器在周围介质温度为20±5℃时的动作特性应符合表2要求。
表2
|
序号
|
额定电流倍数
|
动作时间
|
起始条件
|
周围空
气温度
|
||
|
1
|
1.05
|
>2h
|
冷态开始
|
20±5℃
|
||
|
2
|
1.2
|
<2h
|
热态（接序
1试验）
|
|||
|
3
|
1.5
|
10A
|
<2min
|
≤32
|
||
|
10
|
<4min
|
>32
|
||||
|
4
|
7.2
|
10A
|
2s
|
≤32
|
冷态
|
|
|
10
|
4s
|
>32
|
||||
4.2 三相带断相热保护继电器在各相负载不平衡时的动作特性应符合表3规格
表3
|
序号
|
整定电流倍数
|
动作时间
|
起始条件
|
周围空气
温度℃
|
|
|
任意两相
|
另一相
|
||||
|
1
|
1.0
|
0.9
|
>2h
|
冷态
|
20±5
|
|
2
|
1.15
|
0
|
<2h
|
热态（接序1）
|
|
4.3 温度补偿性能
电容热保护继电器的温度补偿性能应符合表4规定。
表4
|
序号
|
整定电流倍数
|
动作时间
|
起始条件
|
周围空气
温度℃
|
|
1
|
1.0
|
>2h
|
冷态开始
|
+40
|
|
2
|
1.2
|
<2h
|
热态（接序
1试验）
|
|
|
3
|
1.05
|
>2h
|
冷态开始
|
-5
|
|
4
|
1.30
|
<2h
|
热态（接序
3试验）
|
4.4 辅助触头技术参数见表5
表5
|
额定绝缘电压 (Ui ) V
|
660V
|
|
约定发热电流 （Ith）A
|
10
|
|
额定工作电流 （Ie） A
|
0.47
|
4.5 主电路额定绝缘电压(Ui )a.c.690V.
4.6 电容热保护继电器在出厂时均调整为自动复位形式，如欲调手动复位，可将电容器热保护继电器侧面气孔内螺钉倒退约三、四圈均可。
五、安装使用说明
5.1 接线标记
5.1.1 主电路接线端子的标志：进线端子标志为1/L1,3/L2、5/L3与之对应的出线端子标志为2/T1、4/T2、6/T3。
5.1.2 辅助电路接线端子的标志：常闭触头接线端子标志为95、96常开触头接线端子标志为97、98。
5.1.3 VJR36B全系列电容热保护继电器安装为独立式安装，可与各类接触器配合使用，固定方式可用螺钉固定。
5.1.4 VJR36B全系列电容热保护继电器在连接其主电路时应按表6和表7选择与热元件相适应的连接导线，辅助电路连接导线的最大截面积不得超过2.5mm²接线螺钉应旋紧，不得松动。
表6
|
额定电流
上限值A
|
>0
≤8
|
>8
≤12
|
>12
≤20
|
〉20
≤25
|
〉25
≤32
|
〉30
≤50
|
〉50
≤65
|
〉65
≤85
|
|
连接导线截面积mm²
|
1
|
1.5
|
2.5
|
4
|
6
|
10
|
16
|
25
|
|
整定电流上限值A
|
〉85
≤115
|
〉115
≤150
|
〉150
≤175
|
〉175
≤225
|
〉225
≤250
|
〉250
≤275
|
〉275
≤350
|
〉350
≤400
|
|
连接导线截面积mm²
|
35
|
50
|
70
|
95
|
120
|
150
|
185
|
240
|
表7
|
试验电流范围
（A）
|
铜排
|
铜电缆
|
||
|
尺寸
mm
|
数量
|
截面积
m²
|
数量
|
|
|
400〈1≤500
|
30*5
|
2
|
150
|
2
|
|
500〈1≤630
|
40*5
|
2
|
185
|
2
|
六、注意事项
6.1 必须选用与所保护的电力电容器额定容量相同的电容热保护继电器，若不符合，则将失去保护作用。
6.2 电容热保护继电器除了接线螺钉外，其余螺钉均不得拧动，否则其保护特性即行改变。
6.3 电容热保护继电器进行安装接线时，必须切断电源。
6.4 出厂的电容热保护继电器均已调整合格，用户不得随意打开躯壳进行调整。
6.5 电容热保护继电器在运行中应定期检查，检查周期视工作条件决定，检查主要包括：
a．清除灰尘污物；尤其注意清除进出线相的污物，以防造成相间短路；
b．动作机构灵活性检查；
c．拧紧所有的紧固件；
d．进行整定电流值的检查校证。
6.6 在用户遵守保管，安装及使用规则的条件下，从本公司发货之日起不超过18个月，电容热保护继电器封印完好，产品如因制造质量问题而发生损坏或不能正常使用时，本公司负责无偿更换和修理。
七、订货举例：
例 订VJR36B-63型三相电容热保护继电器，额定电压415V，可控电容容量15Kvar 300台。应写成：VJR36B-63 15Kvar 300台
